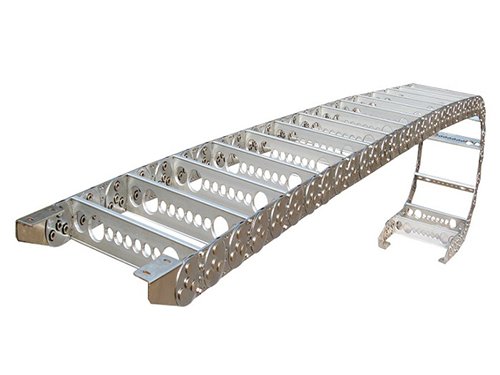

钢铝拖链

钢铝拖链的支撑板类型主要有三种，不同类型的支撑板具有不同的用途。根据钢拖链的使用环境，应选择不同类型的支撑板。接下来，我们将介绍不同支撑板的钢铝拖链。

1. I型是指整个板支撑板类型，即整个铝制支撑板类型。应根据用户要求在支撑板上钻孔。这种类型的钢铝拖链强度好，适合承载较大的管道和电缆负载。另请注意，tl45型钢铝拖链不是全盘式。

2. II型是上下分开的铝型材支撑板类型，也可以根据用户要求钻孔。这种螺纹拖链适用于管道接头的直径大于支撑板内腔孔直径或需要频繁拆卸和维护的场合。

3.类型III，即框架类型，内部带有塑料隔板。适用于多种管道和电缆。

选择原则：

1.内部高度：选择内置电缆，油管，煤气管，水管等中厚的一根作为参考高度，再加上至少10%的高度空间作为拖链的内部高度。如果重叠是基于重叠后的实际高度，则参考高度应为实际高度。

2.内宽：选择较粗的电缆，油管，煤气管，水管等，其外径之和应作为拖链内宽的参考，且至少为电缆的内宽的10%。宽度空间应保留。

3.弯曲半径：选择内置电缆，油管，煤气管和水管中大的的弯曲半径作为参考值，并留出10%以上的空间。
